什么是LCD液晶顯示屏靜態驅動，所謂LCD液晶顯示屏靜態驅動，是指在所顯示的像素電極和共用電極上，同時連續地施加驅動電壓，直到顯示時間結束。由于在顯示時間內驅動電壓一直保持，故稱做LCD液晶顯示屏靜態驅動。那它的基本原理是什么呢？

基本原理：在相對應的一對電極之間連續的外加電場或者不外加電場。如下圖所示：

驅動的電路原理：如下圖所示：

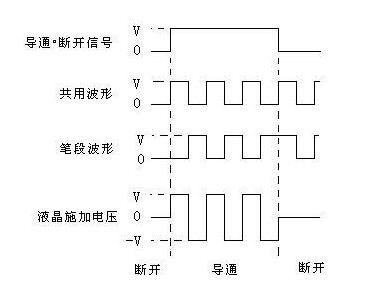

驅動的波形：

根據這個信號，筆段波形不是與公用波形同相那么就是反相。同相時，液晶上是無電場的，LCD液晶顯示屏是處于非選通的狀態。反相時，液晶上面施加了一矩形波。當其矩形波的電壓比液晶閾值高很多的時候，LCD液晶顯示屏是處于選通的狀態。

靜態驅動，在相對應的一對電極間連續外加電場或不外加電場。根據此電信號，筆段波形不是與公用波形同相就是反相。同相時液晶上無電場，LCD處于非選通狀態。反相時，液晶上施加了一矩形波。當矩形波的電壓比液晶閾值高很多時，LCD處于選通狀態當液晶顯示器件上顯示像素眾多時，如點陣型液晶顯示器件，為了節省龐大的硬件驅動電路，在液晶顯示器件電極的制作與排列上作了加工，實施了矩陣型的結構，即把水平一組顯示像素的背電極都連在一起引出，稱之為行電極，把縱向一組顯示像素的段電極都連接起來一起引出，稱之為列電極。在液晶顯示器上每一個顯示像素都由其所在的列與行的位置唯一確定。在驅動方式上相應地采用了類同于CRT的光柵掃描方法。

液晶顯示的動態驅動法是循環地給行電極施加選擇脈沖，同時所有為顯示數據的列電極給出相應的選擇或非選擇的驅動脈沖，從而實現某行所有顯示像素的顯示功能，這種行掃描是逐行順序進行的，循環周期很短，使得液晶顯示屏上呈現出穩定的圖象。我們把液晶顯示的掃描驅動方式稱為動態驅動法。
